01 概述
HUATE MAGNET
我國鐵礦石資源儲量豐富、種類繁多，但是貧礦多，富礦少，嵌布粒度細，可直接利用的礦石很少，大量礦石需要經選礦加工才能利用。長期以來，入選礦石中難選礦愈來愈多，選礦比越來越大，工藝、設備越來越復雜，特別是磨礦成本呈現出越來越高的趨勢。因此，在選礦流程中如何降低磨礦過程的能耗十分重要。目前，選廠針對此問題普遍采用的是多碎少磨、磨前預選拋廢等措施，起到了顯著的效果。
在水資源短缺地區，礦業開發用水不能保證，使得礦物濕選可行性不高，因此，在這些地區會首先考慮采用干式預選方式拋廢。
粒度在20～0 mm的細碎干拋，以及目前應用廣泛的高壓輥磨機破碎產品的干拋，所選用的設備的結構各有不同，華特磁電科技股份有限公司研制的三滾筒聯合干式磁選機，具有節約安裝空間、處理量大、拋廢率高、回收率高的特點，在實際應用中取得了良好的效果。
02 結構原理及使用效果
HUATE MAGNET
三滾筒聯合干式預選機通常有一粗兩掃和一粗兩精兩種布置形式。磁極布局結構根據礦物選別指標要求，兼顧拋廢率、回收率，通過仿真分析，一對一設計。

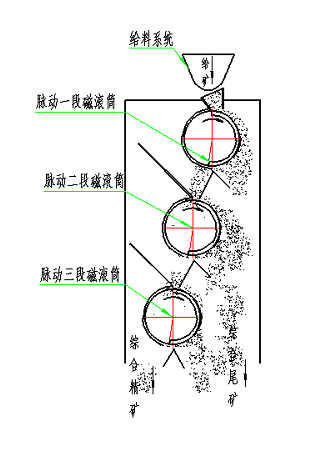

1 一粗兩掃工作原理
設備通過給料裝置入礦，礦石經第一個滾筒分選先拿出部分精礦，一筒的尾礦進入二筒掃選，二筒的尾礦進入三筒掃選，三筒的尾礦為最終尾礦，一筒、二筒、三筒的精礦合并為最終精礦。一粗兩掃工作原理見圖1。
▲圖1 一粗兩掃工作原理示意

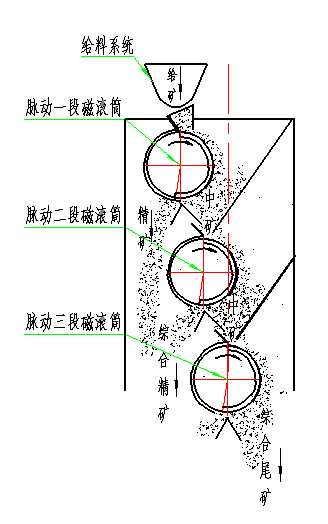

2 一粗兩精工作原理
設備通過給料裝置入礦，礦石經第一個滾筒分選后精礦進入二筒進一步分選，二筒的精礦進入三筒分選，三筒的精礦為最終精礦，一筒、二筒、三筒的尾礦合并為最終尾礦。一粗兩精工作原理見圖2。
▲ 圖2 一粗兩精工作原理示意
3 MCTF系列三滾筒脈動干式磁選機的應用現場

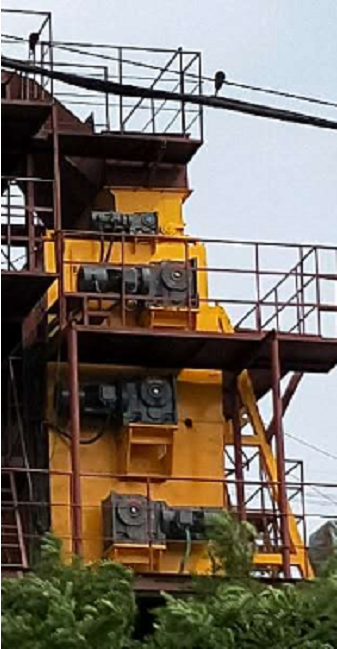

圖3 配帶對輥給料裝置的3MCTF三滾筒脈動干式磁選機應用現場
上圖客戶現場采用三滾筒1030干式預選機，滾筒直徑1000mm，長度3000mm，一粗兩掃工藝布置，在給礦粒度0-16mm時，臺時處理量達到350-450噸每小時，尾礦磁性鐵0.6%，拋廢率30%以上，達到預期的效果。
03 制造現場
HUATE MAGNET

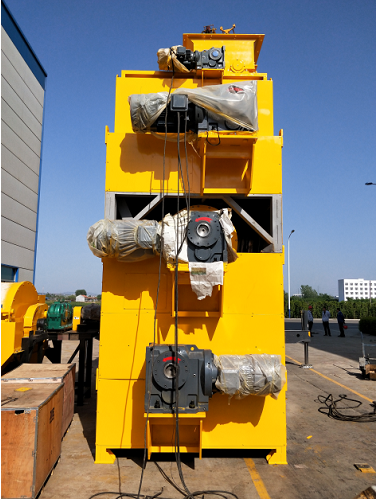

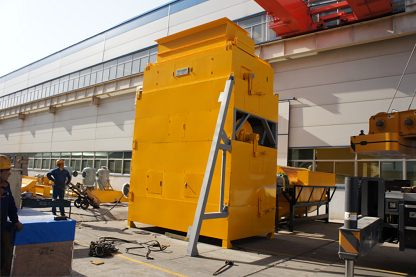

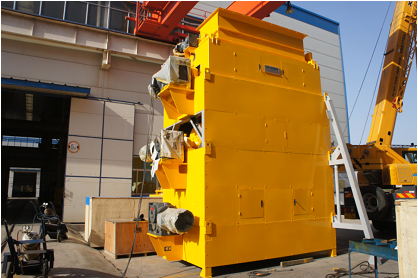

三滾筒脈動干式磁選機制造現場
